射频功率校准，我有一计！发表时间：2025-08-12 10:57 当今，在应对复杂技术挑战的过程中，半导体制造商不仅要追求更高的吞吐率、良品率和产能 ，还必须尽量降低工艺能耗 。因此，在等离子体工艺中，射频功率的精确传感与稳定控制成为不可或缺的环节。 为了实现这一目标，校准设备在半导体制造中发挥着关键作用，它能帮助精确监控等离子体电源。然而，沿用数十年的传统功率传感技术，已越来越难以覆盖最新半导体工艺所需的频段、功率范围、精度等级及相关认证。行业迫切需要新一代更高精度、高度集成的射频功率测量和校准系统。   专业直通车 解读射频电源校准中的疑惑？想快速掌握射频功率核心技术？推荐您先阅读这两篇干货满满的推文。内容专业又通俗，助您轻松理清关键知识，不容错过！ 射频电源校准困惑，AE一站式解答  射频功率“芯”解读

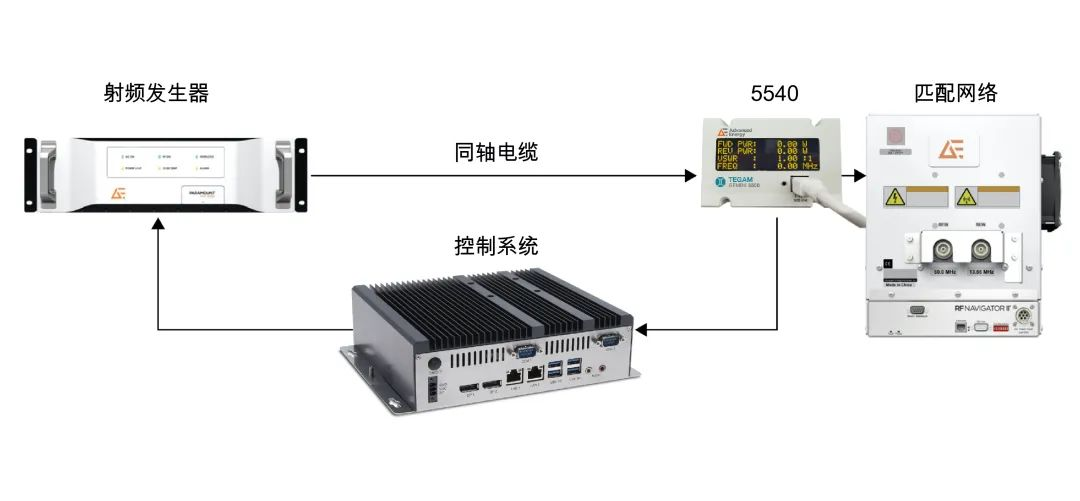

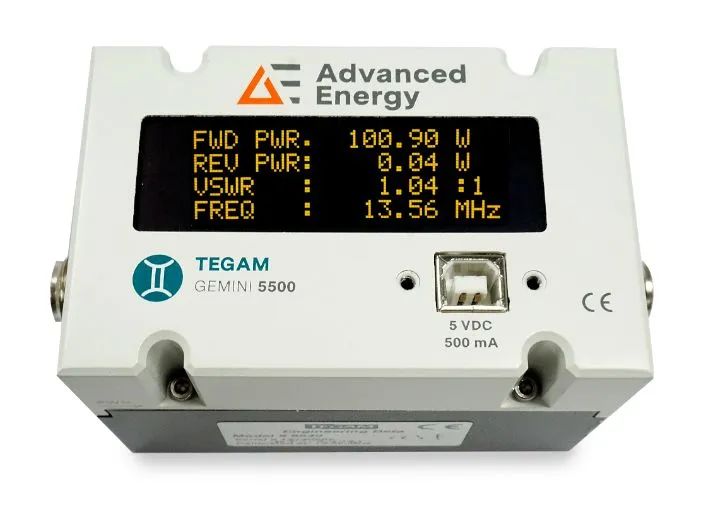

  Advanced Energy 旗下的 TEGAM ® 品牌推出的 5540A射频功率计，专为精确监测和校准射频功率而设计。凭借领先的测量性能和用户友好的操作界面，5540A是半导体制造商实现工艺高效与质量稳定的最佳选择。 咱们先来个小回顾， 捋捋重点！   图1 带有在线传感系统的射频功率解决方案 上图展示了射频功率系统的典型设置，包括射频发生器、控制系统和匹配网络，采用了美国Advanced Energy 旗下 TEGAM 品牌的最新一代射频功率传感技术 GEMINI 5540A。如图所示，系统采用连续运行的闭环配置，可将直接控制信息反馈至射频发生器。该测量仪表不仅支持闭环控制，还能作为“快速检查”的工具，帮助确定设备状况并校准射频功率源，确保系统健康稳定运行。 该设备专为提高前沿等离子体工艺的保真度和一致性而设计，校准已通过 ISO 17025 认证，方便 OEM 厂商实现系统的精确校准与实时射频功率监控。TEGAM ® GEMINI 5540A将传感器与测量仪表完美融合，覆盖 0.2 至 200 MHz频率范围及 3 至 5,000 W功率范围。用户只需一台测量仪表，即可替代多种传统测量设备，极大简化了操作和维护流程。
  All in one！  迈入AI时代，想要智造未来？ 面对多样化需求，怎能少了“一站式”方案？ 在半导体制造面临更复杂更创新工艺挑战的今天，射频功率的精准测量与校准已成为保障工艺稳定和产品质量的关键。Advanced Energy 凭借领先技术和专业的行业积淀，助您提升效率，迈向智能制造新高度！  |
